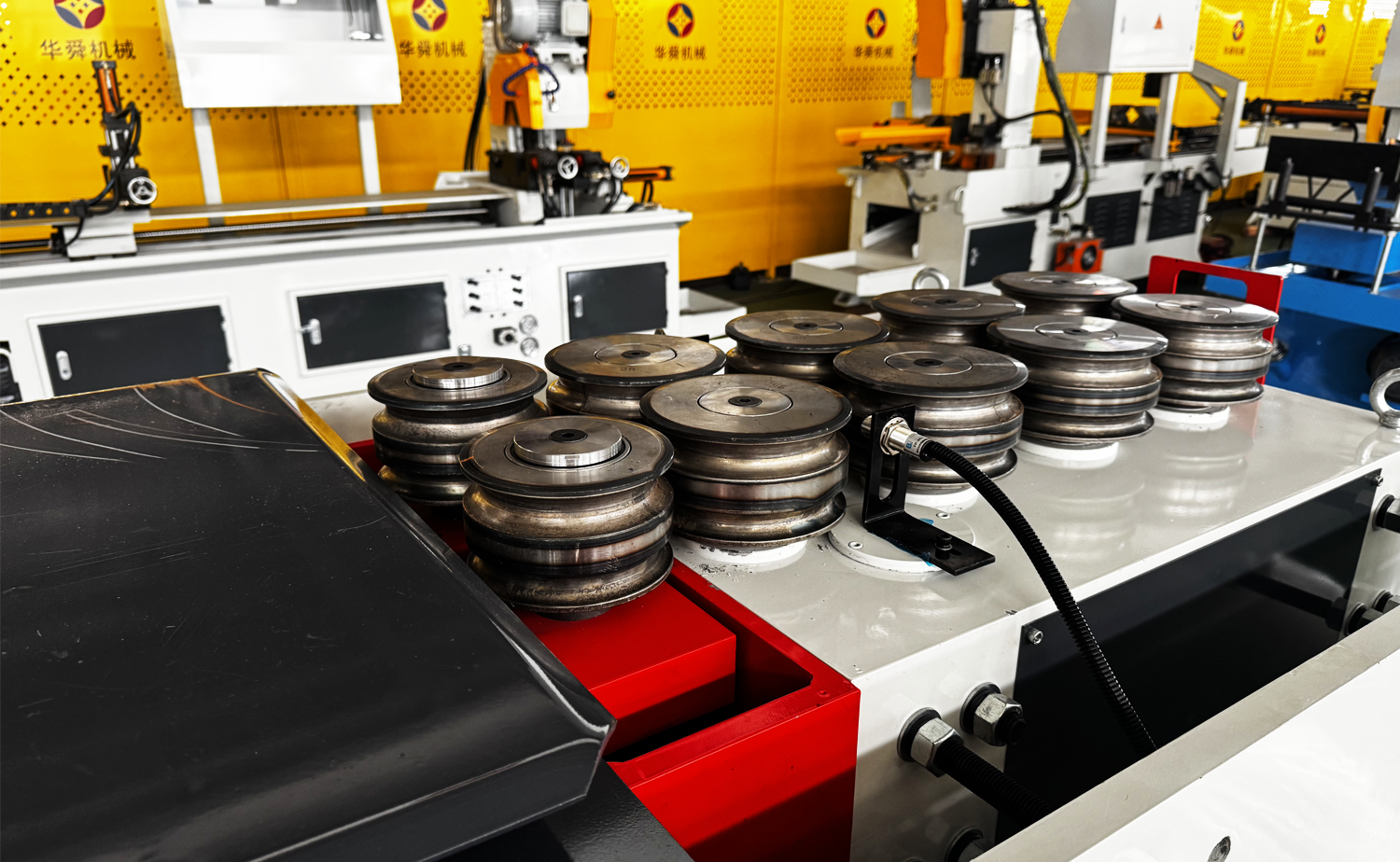

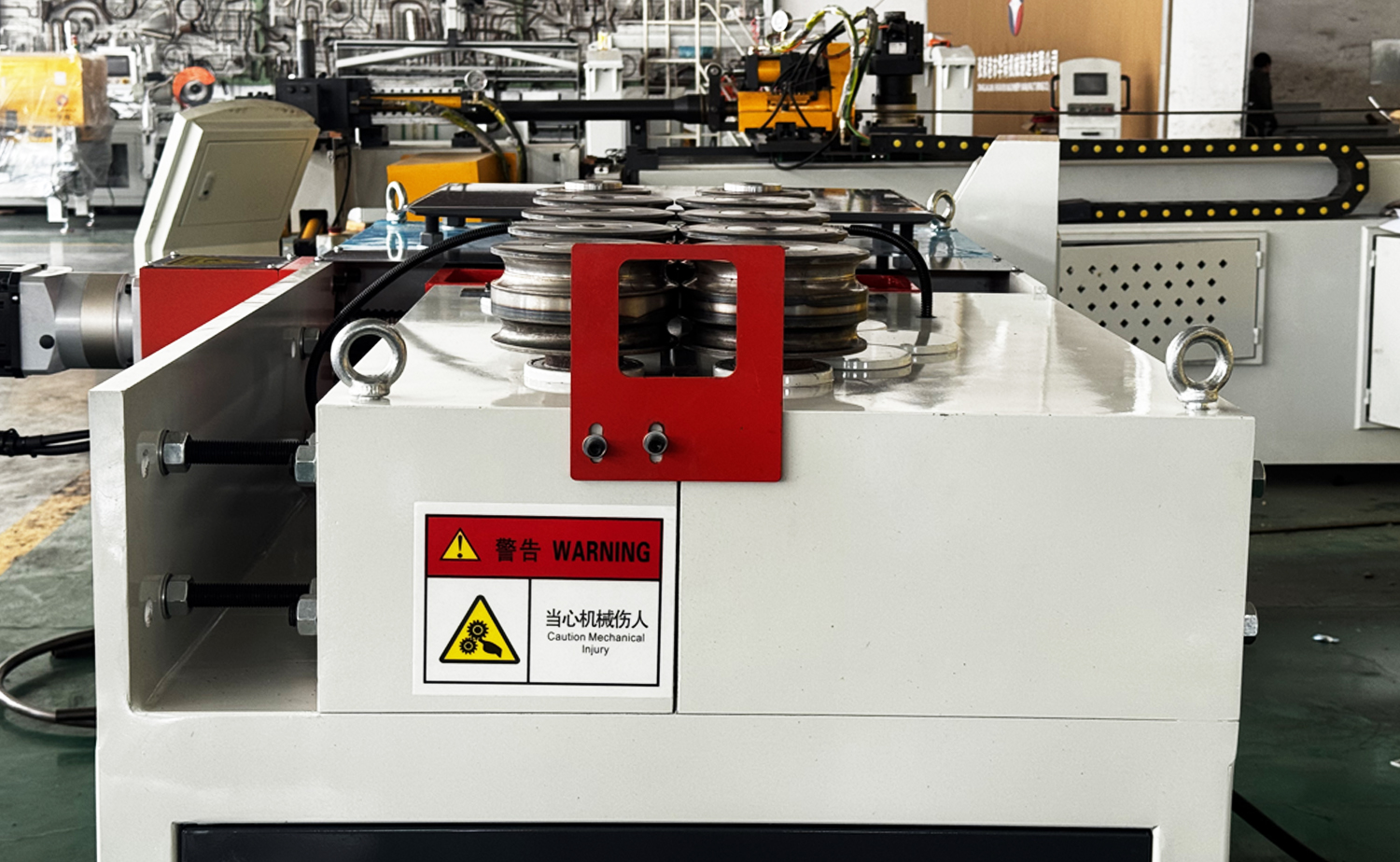

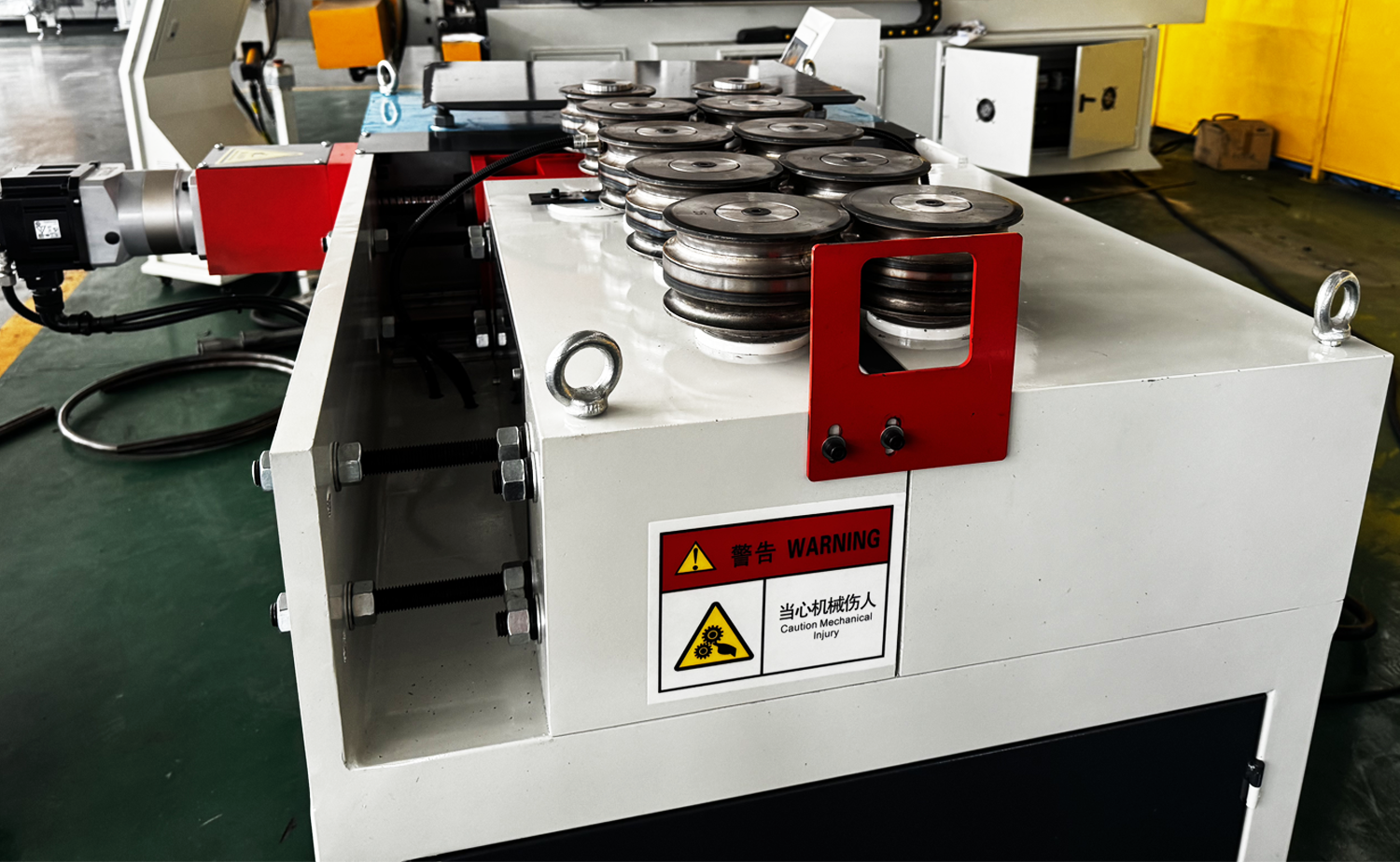

GY S Shape sorozatú kerek csőhengergép

Vissza

  • GY S Shape sorozatú kerek csőhengergép
  • GY S Shape sorozatú kerek csőhengergép
  • GY S Shape sorozatú kerek csőhengergép
  • GY S Shape sorozatú kerek csőhengergép

Jellemzők

Alapparaméterek

Videó

Ipari alkalmazások

Lépjen kapcsolatba velünk

Jellemzők

1. A kerek hengerelt gép kompakt és megbízható erőátviteli rendszerrel rendelkezik, amelyet reduktor és görgők hajtanak meg. Kerekes kialakítása stabil, csúszásmentes adagolást biztosít, így vékony falú anyagokhoz is alkalmas.
2.A nagy pontosságú szervomotor szabályozza a görgő helyzetét, hogy több hajlítási sugarat érjen el ugyanazon a munkadarabon.
3. A gép egy felhasználóbarát érintőképernyős felületen keresztül vezérelhető, ahol a paraméterek könnyen beállíthatók különböző görbületű kör-, ív- vagy spirálformák előállítására.
4. A lábkapcsoló vészleállító funkciót tartalmaz a biztonságos és kényelmes működés érdekében.
5. A görgős forma horony alakjának egyszerű megváltoztatásával a gép különféle fémprofilokat, például szögacélt, lapos acélt, köracélt és más speciális profilú anyagokat képes feldolgozni.
6. Különösen hasznos nagy sugarú profilok hajlításához, elkerülve a túlméretezett csőhajlító formák szükségességét – ideális kiegészítője a hagyományos egy- és kétfejű csőhajlító gépeknek.
7. A két nyomógörgővel felszerelt gép mindkét irányban automatikusan S-alakú íveket tud kialakítani, növelve a rugalmasságot és kibővíteni az alakítási képességét.

Paraméter táblázat

Fő műszaki paraméter

Név HSGY-40CNC-3X-7W HSGY-60CNC-2X HSGY-60CNC-2X
Max. Hengerlési kapacitás (szénacél) Φ40 × 2,5 mm Φ60 × 3,0 mm Φ60 × 3,0 mm
Max. Hengerlési kapacitás (rozsdamentes acél) Φ40 × 2,0 mm Φ60 × 2,0 mm Φ60 × 2,0 mm
Min. Hajlítási sugár R=4-7,5D 10-15 cső OD 10-15 cső OD
Max. Hajlítási szög Bármilyen körkörös gördülés Bármilyen körkörös gördülés Bármilyen körkörös gördülés
Gördülési sebesség 50-150mm/s 50-150mm/s 50-150mm/s
A gördülő forma forgási sebessége 30r/perc 40r/perc 40r/perc
Hajlító forma átmérője 136 mm 1 kw 1 kw
Hajlító szervomotor teljesítmény 3,8 kw 4,4 kw 4,4 kw
A szervomotor teljesítményének adagolása 1 kw 1 kw 1 kw
Gép mérete 900x600x1500mm 1360x1220x1200mm 1360x1220x1200mm
Gép súlya 700 kg 1400 kg 1400 kg
