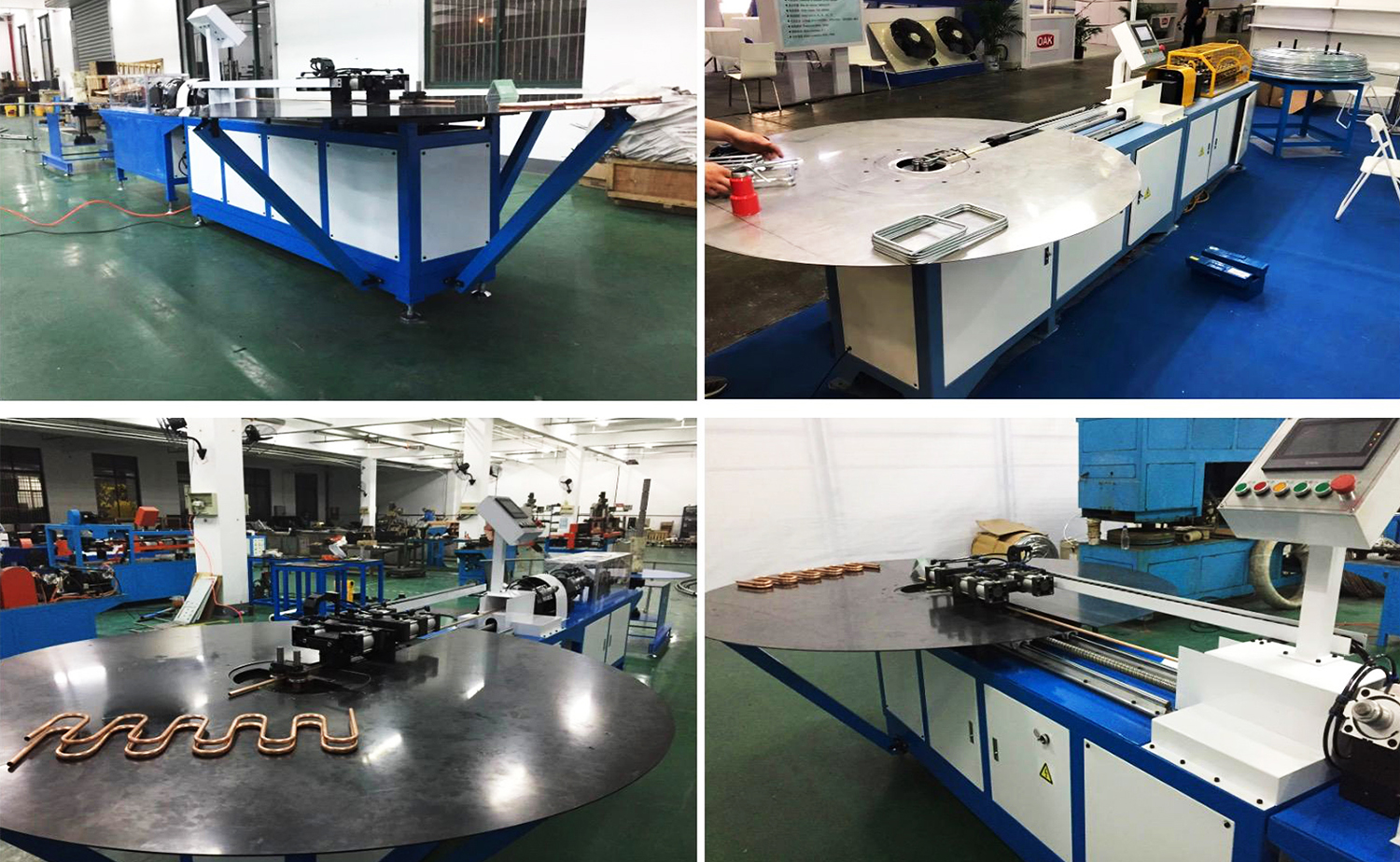

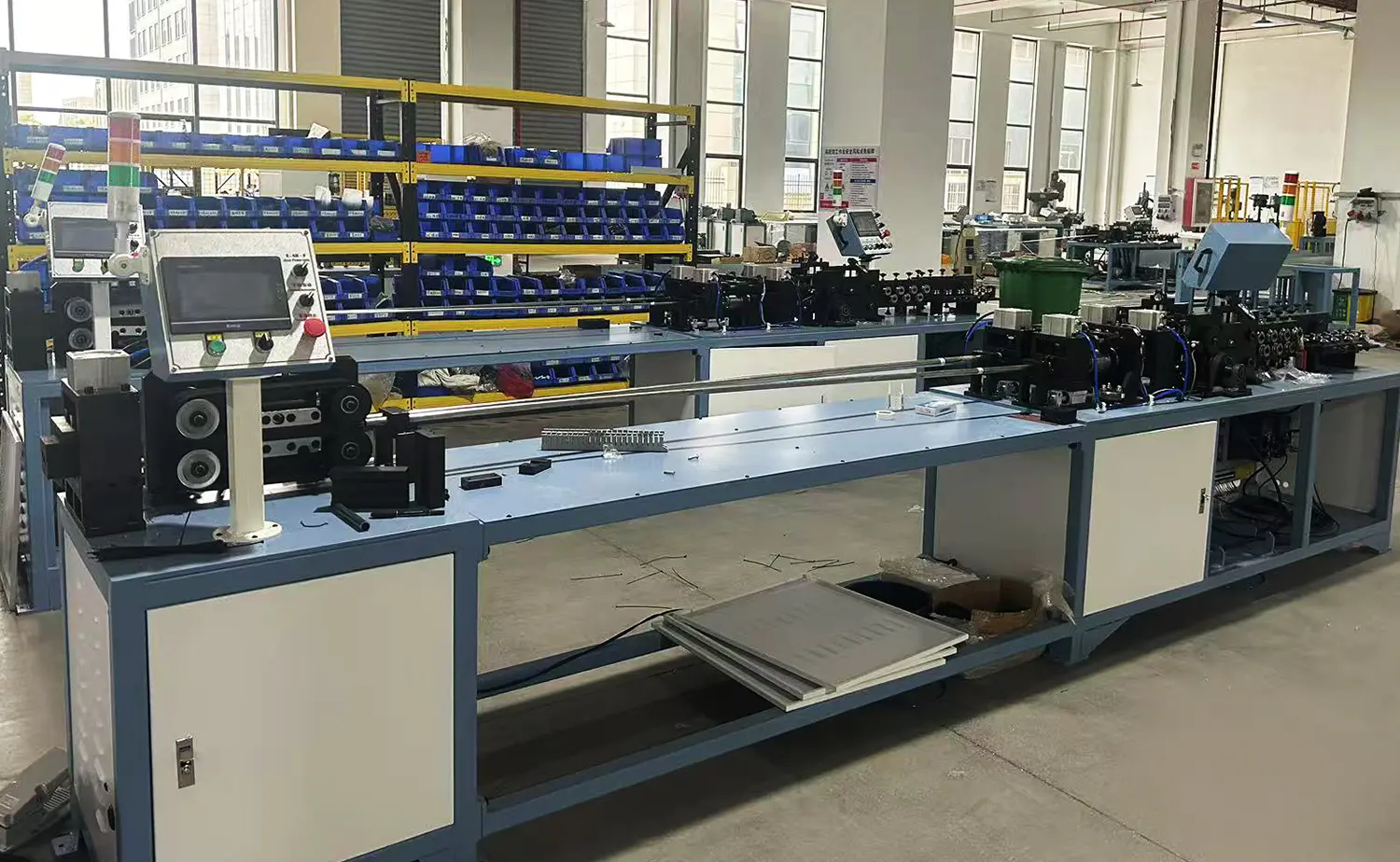

SB-20CNC sorozatú, teljesen automatikus szerpentinhajlító

Vissza

  • SB-20CNC sorozatú, teljesen automatikus szerpentinhajlító
  • SB-20CNC sorozatú, teljesen automatikus szerpentinhajlító
  • SB-20CNC sorozatú, teljesen automatikus szerpentinhajlító
  • SB-20CNC sorozatú, teljesen automatikus szerpentinhajlító

Jellemzők

Alapparaméterek

Videó

Ipari alkalmazások

Lépjen kapcsolatba velünk

Jellemzők

A teljesen automatizált szerpentin hajlító egyetlen műveletben integrálja a tekercselést, egyengetést, vágást és hajlítást, kifejezetten egyedi alumínium-, réz- vagy Bundy-csövek feldolgozásához. A hagyományos kézi módszerekhez képest ez az automata rendszer jelentősen növeli a hatékonyságot és csökkenti a munkaerőköltségeket.

A háromrészes szorítószerszám minimálisra csökkenti a csőtorzulást, sima és pontos vágóéleket biztosítva. A nagy pontosságú koncentrikusság megmarad, ami kiváló hegesztési minőséget biztosít a további folyamatokban. A forgács nélküli vágórendszer 360°-os forgó vágást használ kétpontos rögzítéssel, így tiszta vágást biztosít anyagveszteség nélkül.

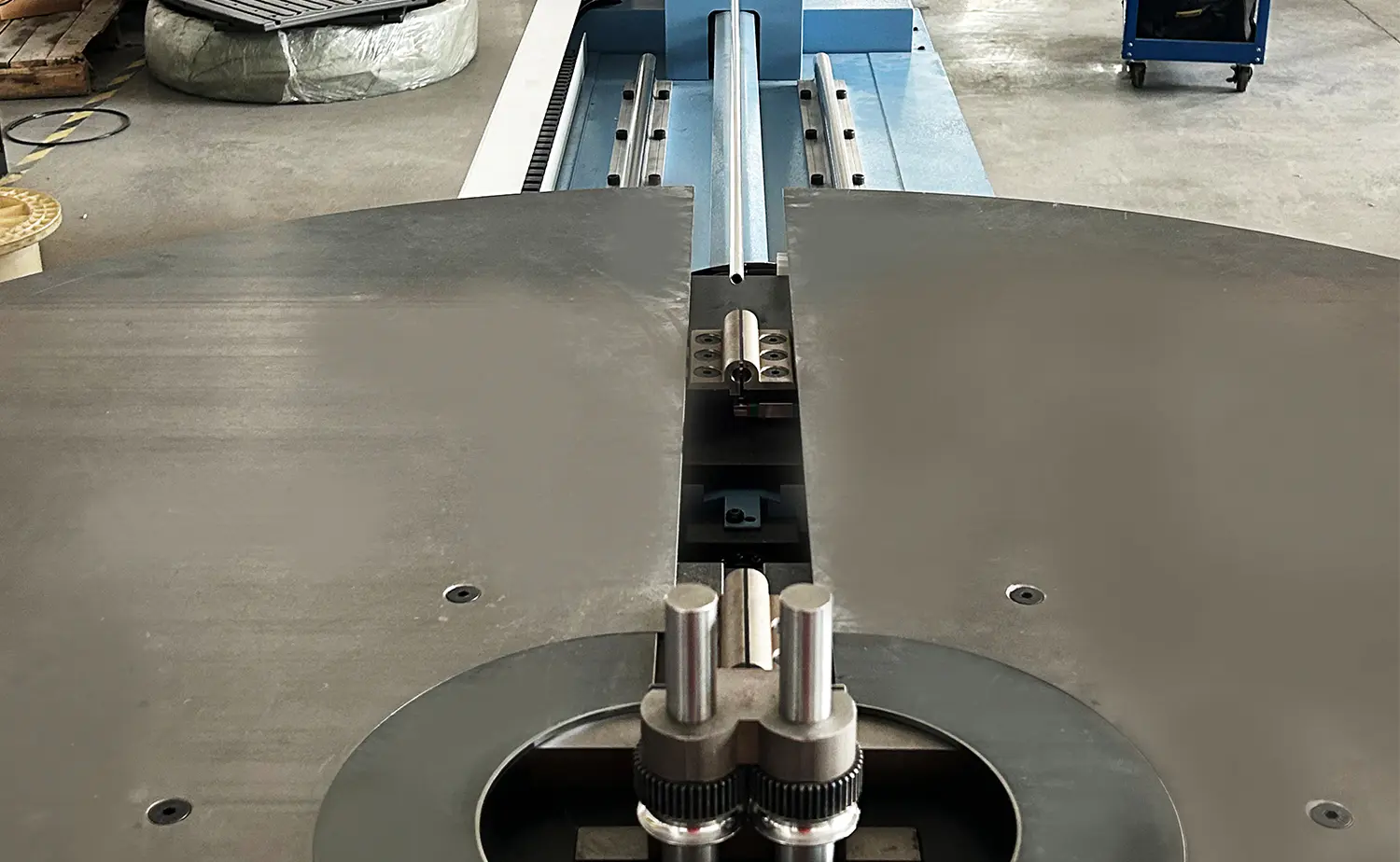

A gép szabadalmaztatott szervo-vezérelt hajlítórendszerrel rendelkezik, amelyet a pontos hajlítási szögek és irányok elérésére terveztek. A speciálisan tervezett hajlítószerszámok egyenletes hajlítási sugarat garantálnak minimális deformáció mellett, ami kiváló minőségű, tetszetős hajlításokat eredményez.

Paraméter táblázat

Fő műszaki paraméter

Paraméter Adatok
Cső anyaga Réz cső / alumínium cső / Bundy cső
Légnyomás 0,5-0,6 MPa
Hidraulikus nyomás 5-7 MPa
Cső átmérője Φ3-20 mm (formacsere)
A csőfal vastagsága 0,3-1,5 mm
Hajlítási kapacitás Egyetlen cső
Hajlítási szög 1-210 fok
Hajlítási sugár R11-R50 (formacsere)
Hajlítási idők Akár 110 alkalom/ciklus
Etetési hossz 10-700 mm/idő, többször is adagolható
Táblázat mérete Φ1-5 m (testreszabható)
Vezérlőrendszer PLC vezérlés / Érintőképernyő
Motor teljesítmény 9 kW
Elektromos rendszer 380 V, 50 Hz, 3 fázis (testre szabott)
Méret 2350×780×1590 mm 1570×530×1170 mm (táblázat nélkül)

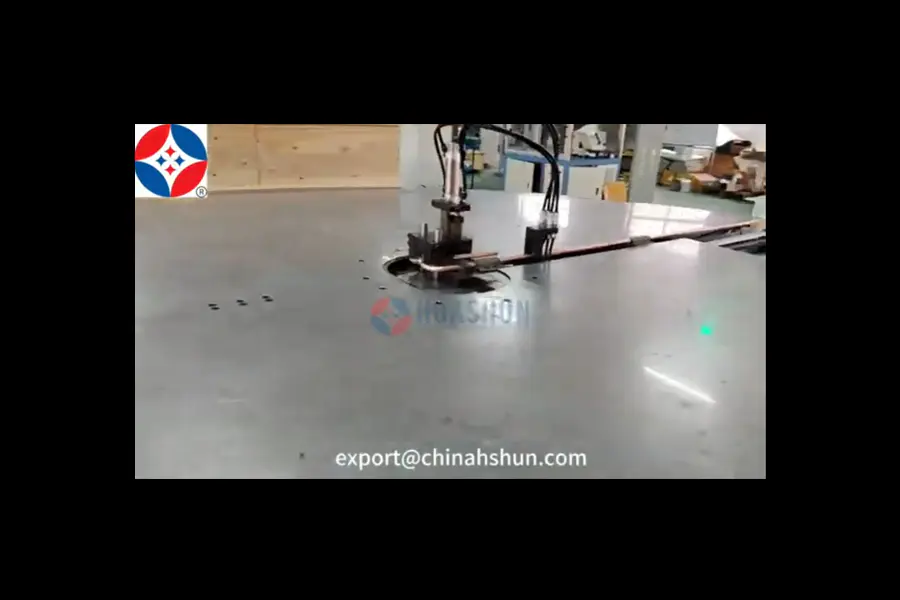

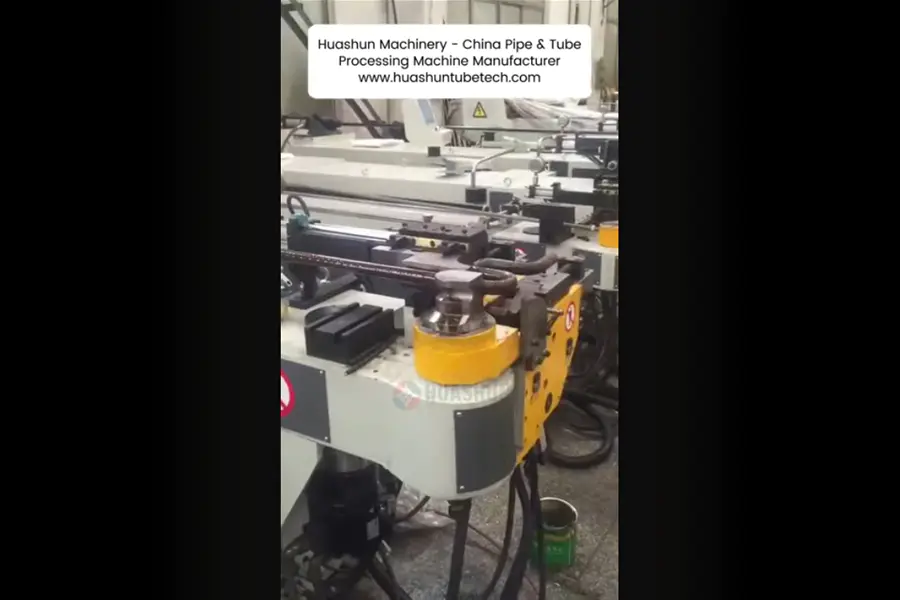

Videó
