SC-4-1000A automatikus csőegyenesítő forgácsmentes vágógép

Vissza

  • SC-4-1000A automatikus csőegyenesítő forgácsmentes vágógép
  • SC-4-1000A automatikus csőegyenesítő forgácsmentes vágógép
  • SC-4-1000A automatikus csőegyenesítő forgácsmentes vágógép

Jellemzők

Alapparaméterek

Videó

Ipari alkalmazások

Lépjen kapcsolatba velünk

Jellemzők

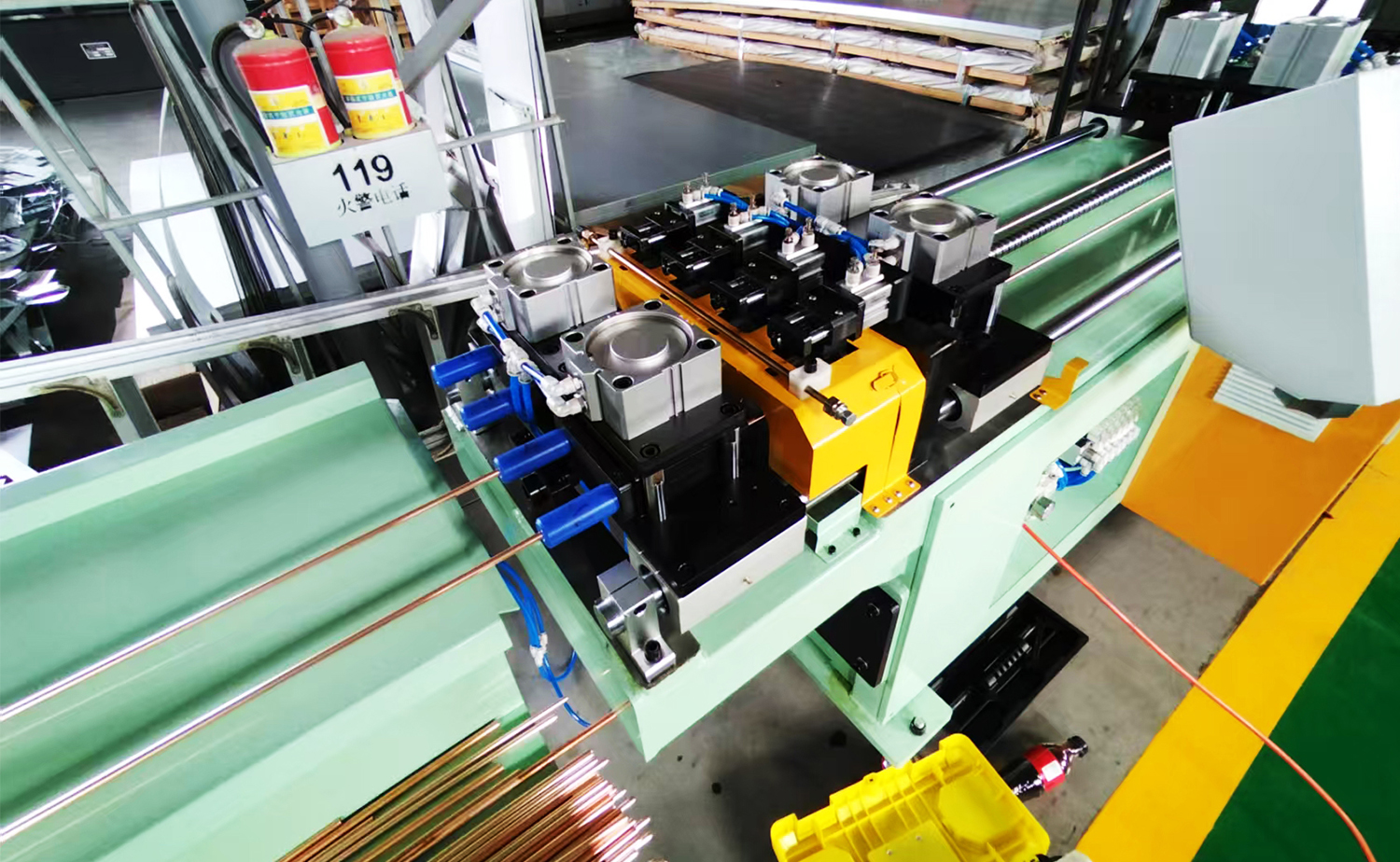

1. A három részből álló szorítószerszám hatékonyan csökkenti a csőtorzulást, tiszta és sima vágási felületet biztosítva az optimális eredmény érdekében.
2. A pontos koncentrikussággal a gép kiváló beállítást biztosít, hozzájárulva a kiváló minőségű hegesztéshez a következő feldolgozási szakaszokban.
3. A forgács nélküli vágási technológiát alkalmazó rendszer 360°-os forgó vágást és kétpontos rögzítést kínál, így hatékony és pontos vágást biztosít, miközben minimalizálja a hulladék mennyiségét.

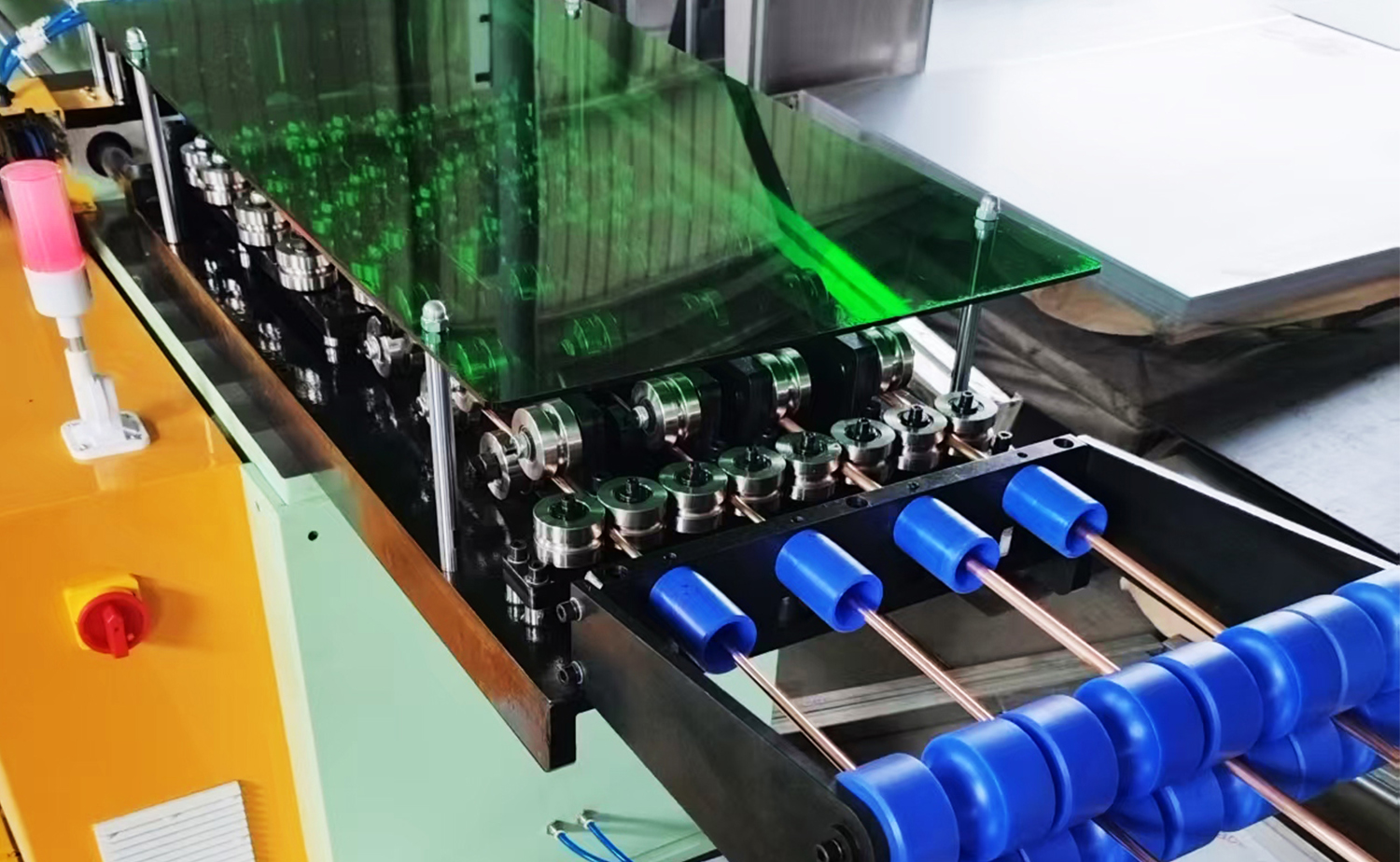

4. Az "U" alakú gumiszalaggal párosított nylon egyengető kerék finoman vezeti a csövet, megakadályozva a felület sérülését vagy karcolódását működés közben.

Paraméter táblázat

Fő műszaki paraméter

Tétel Paraméter Megjegyzés
Anyag Írja be TP2 rézcső (M/M2), 6063 puha alumínium vagy azzal egyenértékű szabványos termékek
Réz OD&vastagság OD: ø16, ø18, ø22, ø28; Falvastagság: 1-2mm
A tekercs méretei és súlya Letekercselt típus (fa orsó OD: 1070mm, vastagság: 300mm); Belső furat: 136 mm
Feldolgozási képesség Vágások száma ciklusonként 1 db 1 1 1 1 elrendezés
Vágási hossz Min: ≥60mm; Max: 10 000 mm
Egyszeri etetési ütés 1000 mm (szervomotor golyós csavaros adagolás)
Termelési hatékonyság 6 vágás/perc (L=1000mm, ø16 cső mint például) átmérőtől és vastagságtól függően változik
Feldolgozási pontosság Az egyenesség toleranciája ≤3‰ (ha L < 1000 mm)
Hossz tűrés -L < 100mm: ±0,2mm-
-100-600mm: ±0,5mm
-600-1800mm: 0-1mm
-1800-4200mm: 0-3mm
Vágóvég laposság ≤±0,5 mm (L ≤ 1000 mm)
Felületi állapot Nincsenek látható karcolások, húzások vagy horpadások a réz/alumínium csövön
Környezet Erő 4 kw
Légnyomás 0,5–0,7 MPa
Méretek - Fő egység: 3500 (H) × 950 (Sz) × 1400 (Ma) mm
- Gyűjtőállvány: 2000 (H) × 950 (Sz) × 800 (Ma) mm
Lábnyom Összesen: 13 500 (H) × 1250 (Sz) × 1800 (Ma) mm (javasolt) tekercs állvány 3 m, tekercs állvány a fő géptérhez 5 m, a gép hossza 3,5 m, gyűjtőállvány 2 m
Súly 2200 kg

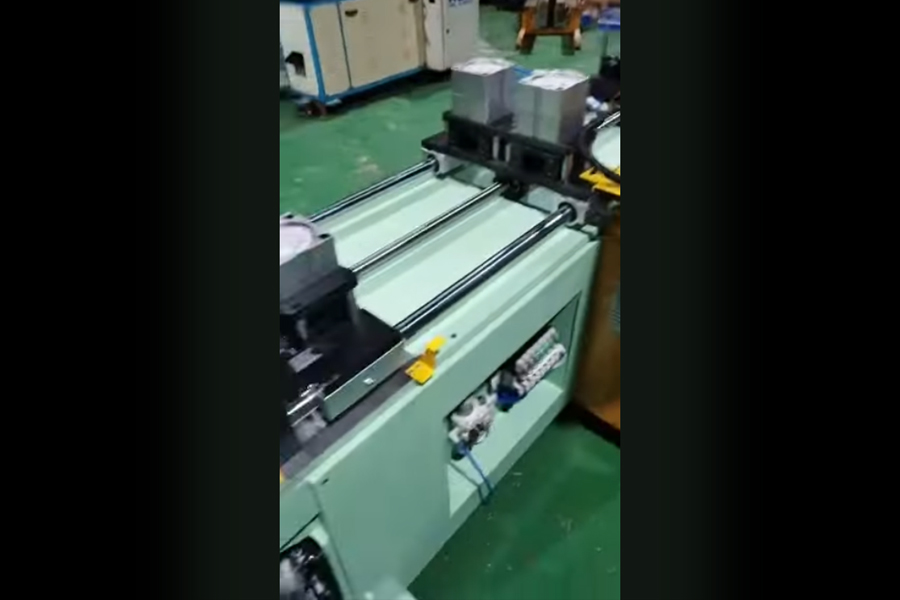

Videó
