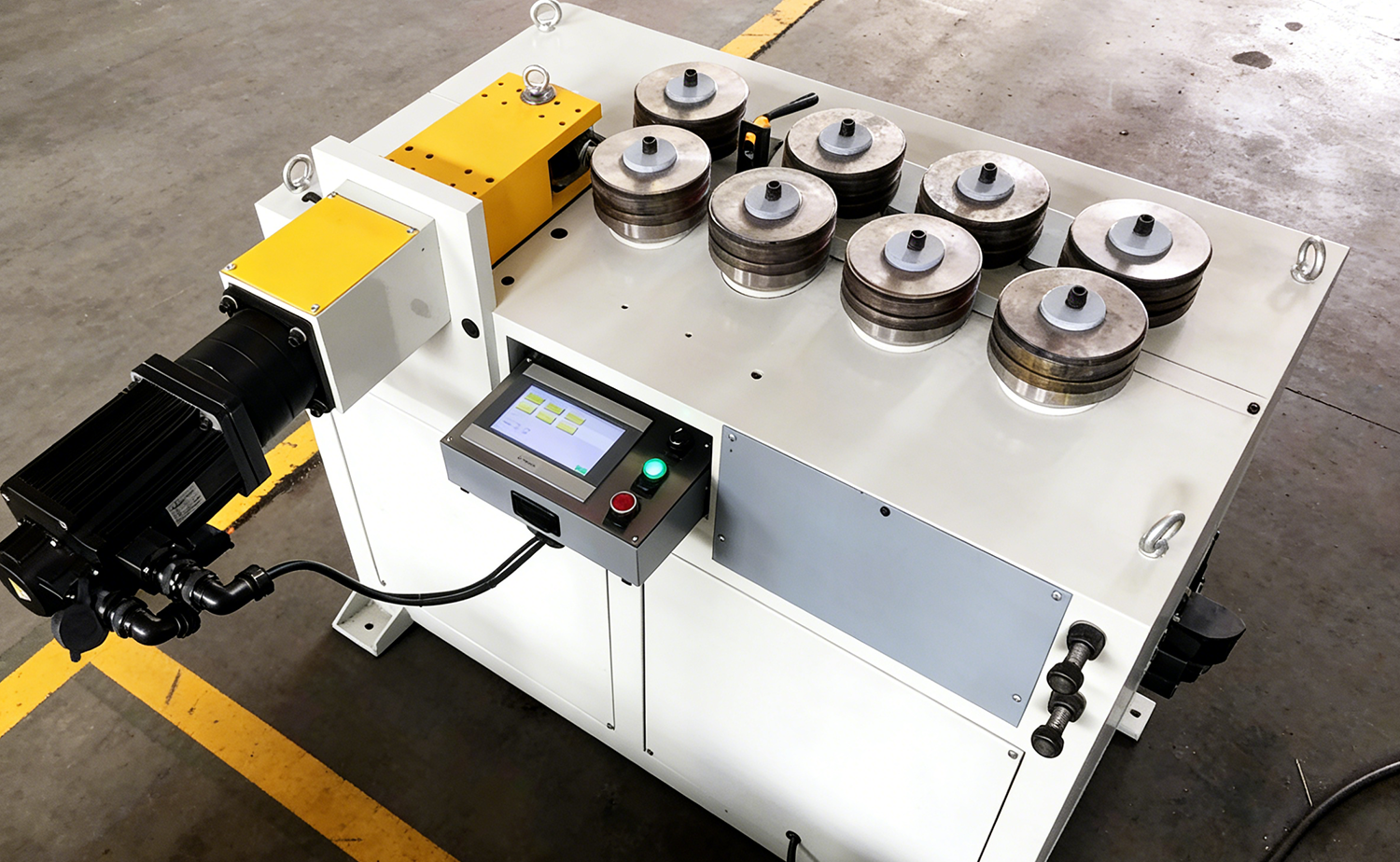

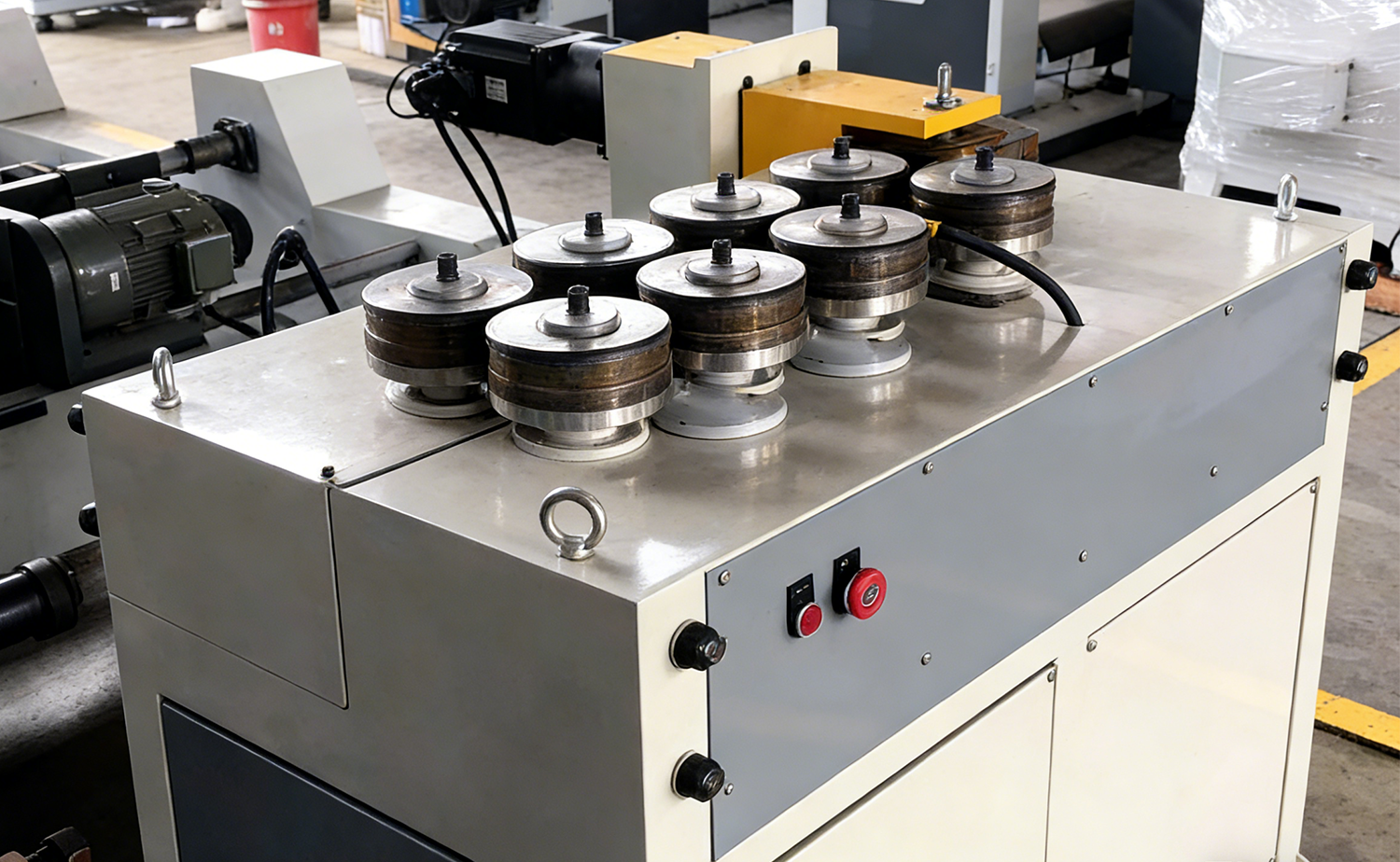

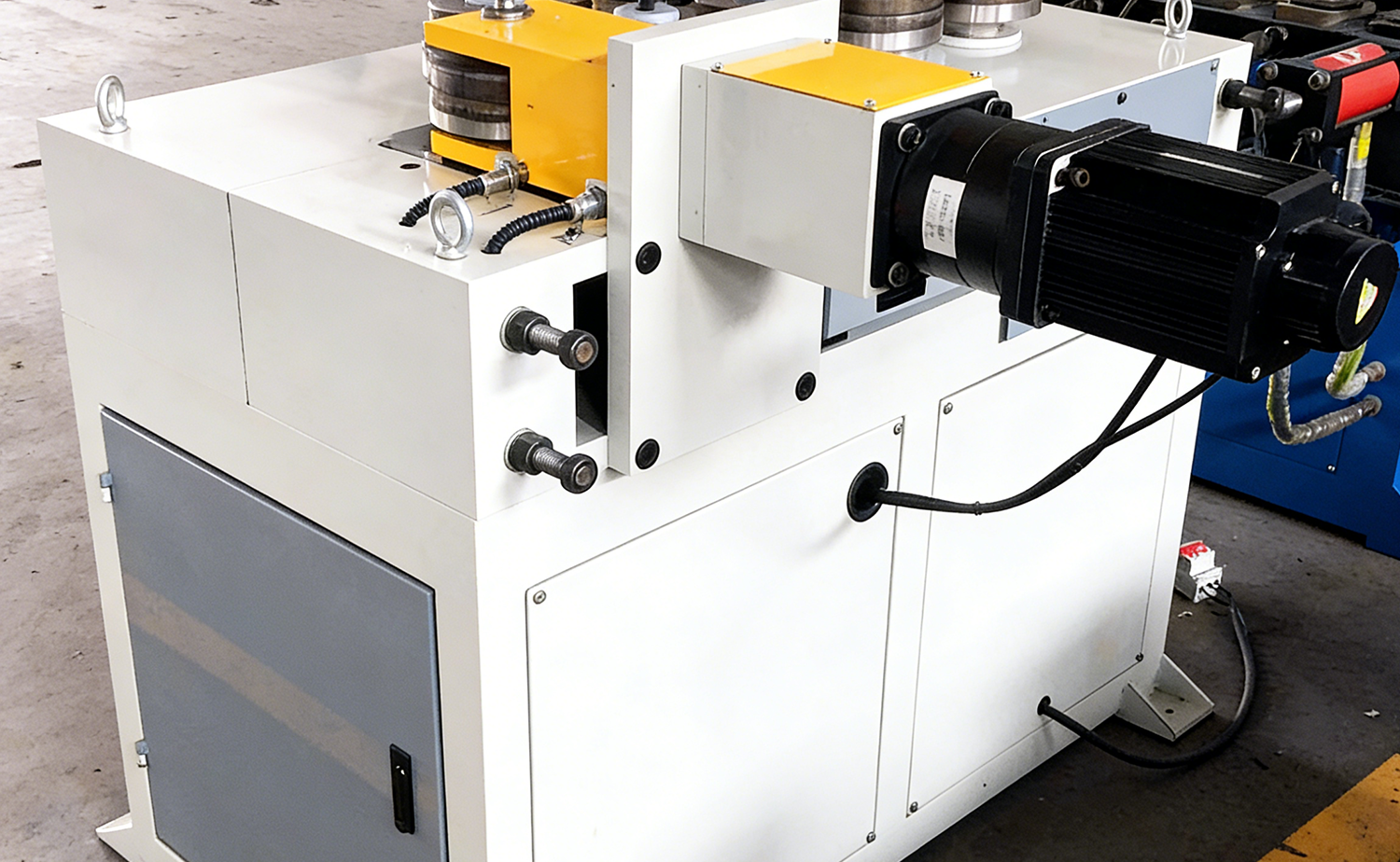

GY40 CNC sorozatú nagy sebességű vékonyfalú csőhengerhajlító gép

Vissza

  • GY40 CNC sorozatú nagy sebességű vékonyfalú csőhengerhajlító gép
  • GY40 CNC sorozatú nagy sebességű vékonyfalú csőhengerhajlító gép
  • GY40 CNC sorozatú nagy sebességű vékonyfalú csőhengerhajlító gép
  • GY40 CNC sorozatú nagy sebességű vékonyfalú csőhengerhajlító gép

Jellemzők

Alapparaméterek

Videó

Ipari alkalmazások

Lépjen kapcsolatba velünk

Jellemzők

1. A reduktor a huzalkészletet görgővel hajtja meg, kompakt szerkezettel és nagy megbízhatósággal.
2. A kerékhajtás nem könnyen csúszik, és a vékony falú anyag is hajlítható.
3. A szervomotor szabályozza az átmérő változását, hogy több különböző hajlítást valósítson meg
sugarak egy csövön.
4. A lábkapcsoló vészleállítóval is rendelkezik, amely könnyen kezelhető.
5. A gép sebességváltója kiegyensúlyozott, csak a to paramétereit kell beállítani
uch képernyő, és különböző görbületű kör-, ív- vagy spirálformákat kaphat.
6. Az öntőforma horony alakjának megváltoztatásával különféle fémprofilok, például szögacél, lapos acél, köracél és egyéb speciális keresztmetszetű profilok dolgozhatók fel.
7. A nagy sugarú profilok hajlításával elkerülhetők az extra nagy csőhajlító formák készítésének hátrányai. Ez egy szükséges kiegészítés, amit az egyfejű és kétfejű csőhajlító gépek sorozatával nem lehet elérni.

Paraméter táblázat

Fő műszaki paraméter

Név HSGY-40CNC HSGY-60CNC HSGY--80CNC HSGY-120CNC
Max. Hengerlési kapacitás (szénacél) Φ40 × 2,5 mm Φ60 × 2,0 mm Φ80x3mm Φ120x4mm
Max. Hengerlési kapacitás (rozsdamentes acél) Φ40 × 1,3 mm Φ50 × 2,0 mm Φ80x2mm Φ110x3mm
Min. Hajlítási sugár R=4-7,5D 80 mm 4-7,5 cső OD R=10D
Max. Hajlítási sugár Nincs korlátozás Nincs korlátozás Nincs korlátozás Nincs korlátozás
Gördülési sebesség 50-150mm/s 50-150mm/s 50-150mm/s 8 m/perc
A gördülő forma forgási sebessége 30r/perc 36r/perc 20r/perc 15r/perc
Hajlító forma átmérője 136 mm 200 mm 280 mm
Hajlító szervomotor teljesítmény 0,75 kw 1 kw 2 kw 5 kW (Mitsubishi)
Feeding Frequency Converter Motor Power 3kw 4KW 7,5 kW 15 kW (kínai márka)
Gép mérete 900x600x1500mm 1000x800x1100mm 1500x1300x1200mm 2000x2000x1300mm
Gép súlya 700 kg 1000 kg 1500 kg 4000 KGS

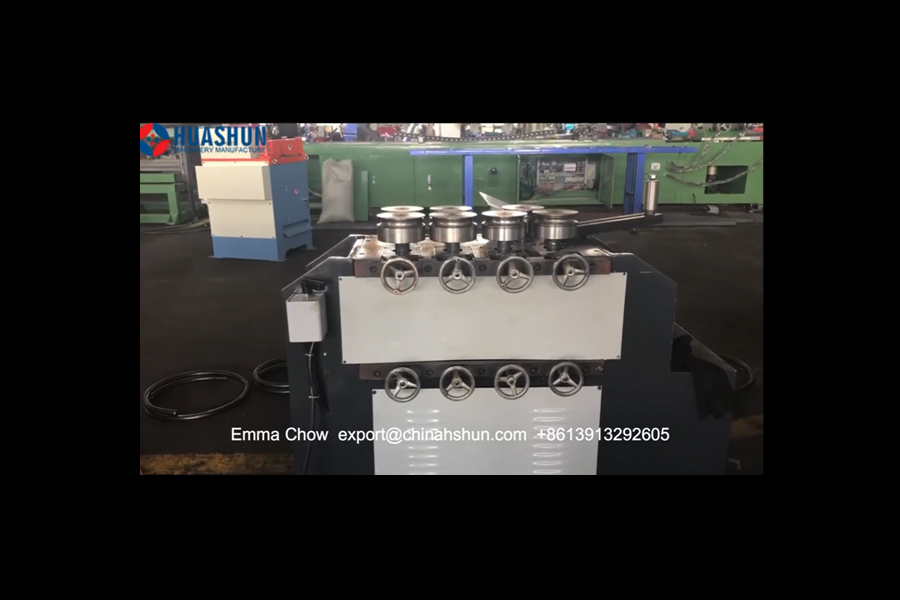

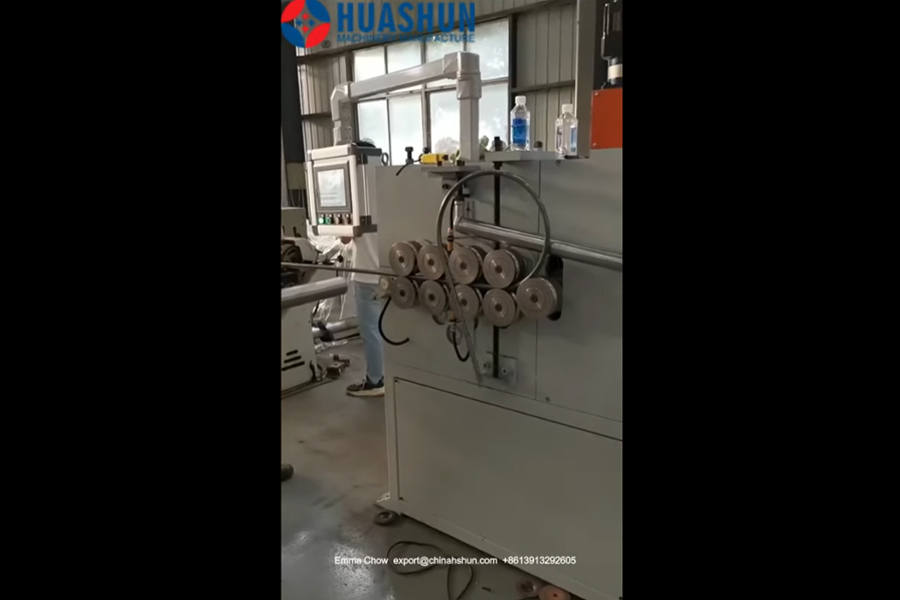

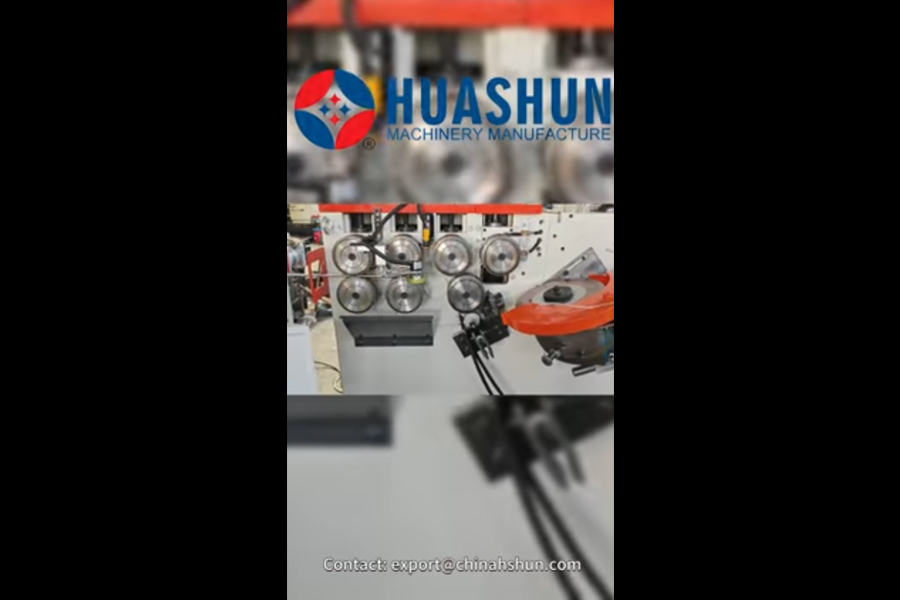

Videó
