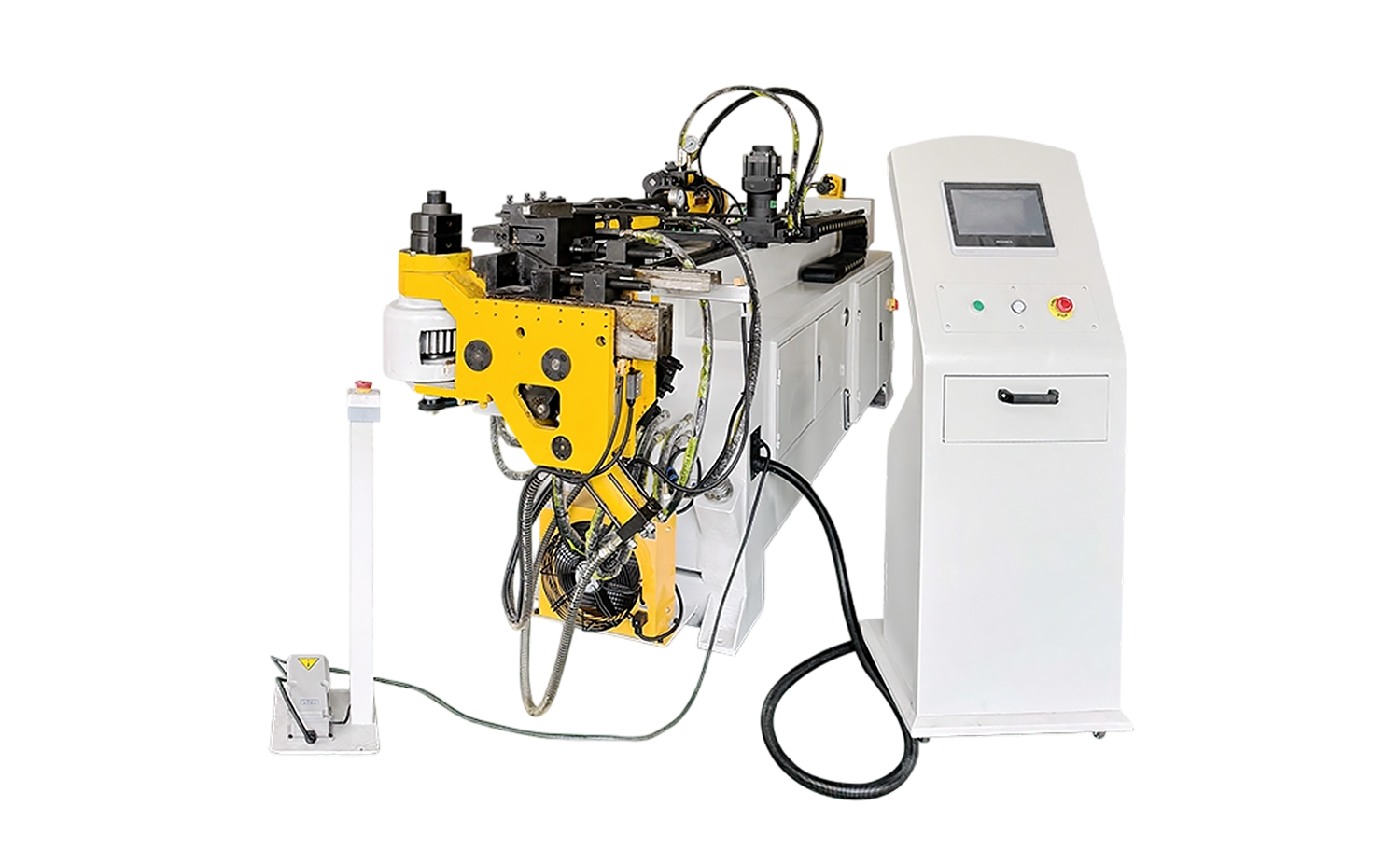

CNC S sorozatú teljesen automatikus csőhajlító gép opcionális szimulációs funkcióval

Vissza

  • CNC S sorozatú teljesen automatikus csőhajlító gép opcionális szimulációs funkcióval
  • CNC S sorozatú teljesen automatikus csőhajlító gép opcionális szimulációs funkcióval
  • CNC S sorozatú teljesen automatikus csőhajlító gép opcionális szimulációs funkcióval
  • CNC S sorozatú teljesen automatikus csőhajlító gép opcionális szimulációs funkcióval
  • CNC S sorozatú teljesen automatikus csőhajlító gép opcionális szimulációs funkcióval
  • CNC S sorozatú teljesen automatikus csőhajlító gép opcionális szimulációs funkcióval
  • CNC S sorozatú teljesen automatikus csőhajlító gép opcionális szimulációs funkcióval

Jellemzők

Alapparaméterek

Videó

Ipari alkalmazások

Lépjen kapcsolatba velünk

Jellemzők

Automatizálás és hatékonyság

Az SB-38CNC egy automatizált csőhajlító gép, amely egyesíti a pontosságot a megfizethetőséggel. Három programozható tengellyel, szervomotorokat használ az adagoláshoz és a forgatáshoz, kiváló teljesítményt és nagy pontosságot kínálva.

Hajlítási képesség

Alkalmazási igényeitől függően válasszon a hidraulikus csőhajlítási és a szervovezérlésű CNC csőhajlítási módszerek közül. Minden hajlítóköteget hidraulikus nyomószerszámok támogatnak az optimális hajlítási minőség érdekében.

Rendszerjellemzők

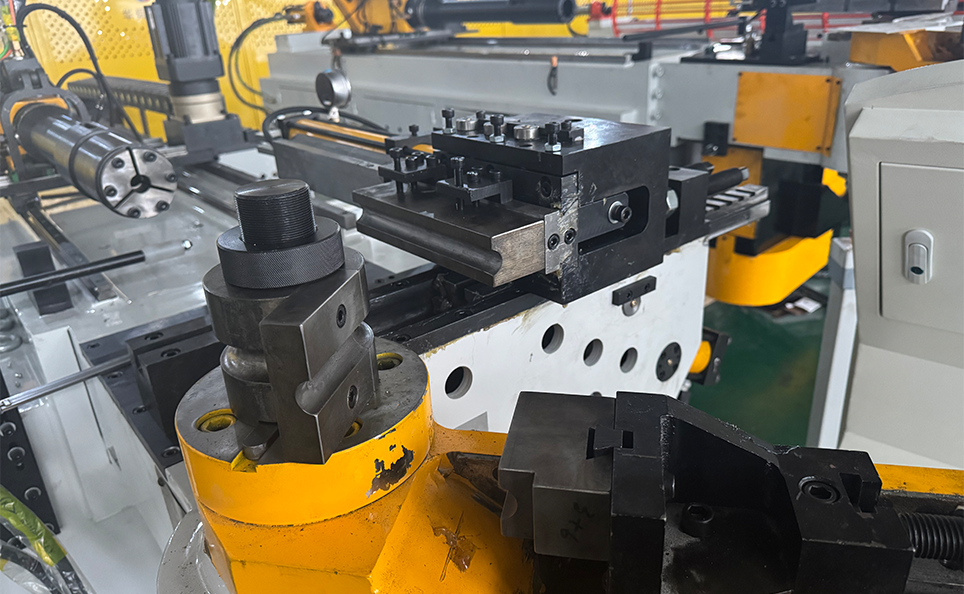

A tüskés kenőrendszer segít fenntartani a zökkenőmentes működést, míg az ablaktörlő, a szorító és a nyomószerszám ülései hozzájárulnak az egyenletes, jó minőségű kanyarokhoz. A gép egy központi kenőrendszerrel is rendelkezik, amely minden mozgó alkatrészt megken, csökkenti a kopást és növeli a megbízhatóságot.

Vezérlés és hűtés

A felhasználóbarát érintőképernyős PLC-rendszer megkönnyíti a kezelést, automatikus és kézi üzemmód is elérhető. Az elektromos szekrény hűtőventilátora segít szabályozni a hőmérsékletet, biztosítva a gép stabil működését.

Paraméter táblázat

Fő műszaki paraméter

Modell SB-38CNC SB-39CNC SB-50CNC SB-63CNC
Enyhe acél 38×2,0 t 39×2,0 t 50×2,5 t 63×3,5 t
Rozsdamentes acél 32×1,8 t 32×2,0 t 45×2,0 t 50×2,0 t
Max. Téglalap cső 32×1,8 t 35×20×2 t 32×1,8 t 50×2,5 t
Max. Hajlítási sugár 200 mm 200 mm 250 mm 300 mm
Max. Hajlítási szög 190° 190° 190° 190°
Max. Effektív tüskehossz 2500 mm 4500 mm 2500 mm 2800 mm
Hajlítási pontosság ±0,1° ±0,1° ±0,1° ±0,1°
Hajlítási sebesség 150 mm/s 120 fok/sec 150 mm/s 100 mm/s
Etetés pontossága ±0,1 mm ±0,05 mm ±0,1 mm ±0,1 mm
Etetési sebesség 1000 mm/s 1000 mm/s 1000 mm/s 950 mm/s
Forgatás pontossága ±0,1° ±0,05° ±0,1° ±0,1°
Forgási sebesség 200 mm/s 200 fok/mp 200 mm/s 180 mm/s
Max. Hajlítási sugár Difference 80 80 50 65

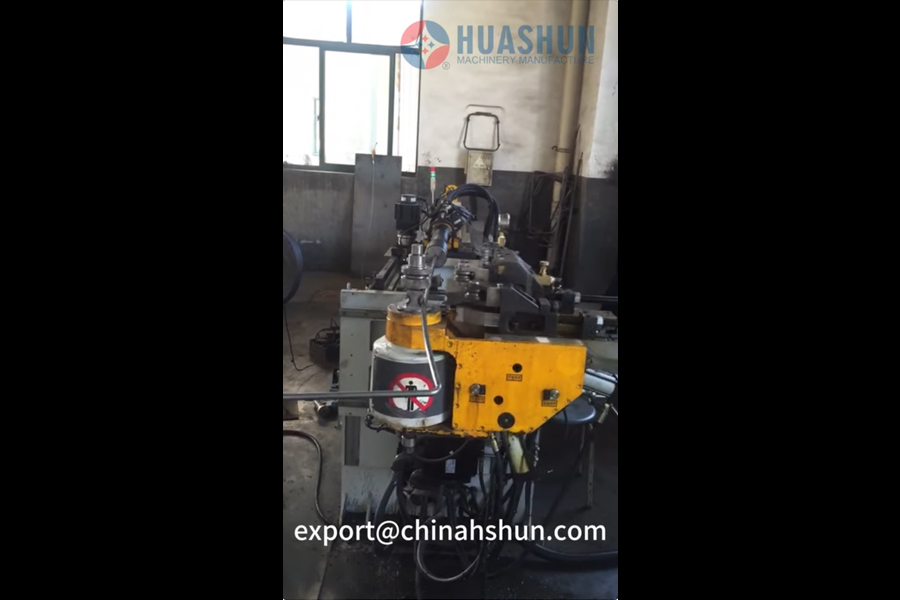

Videó
