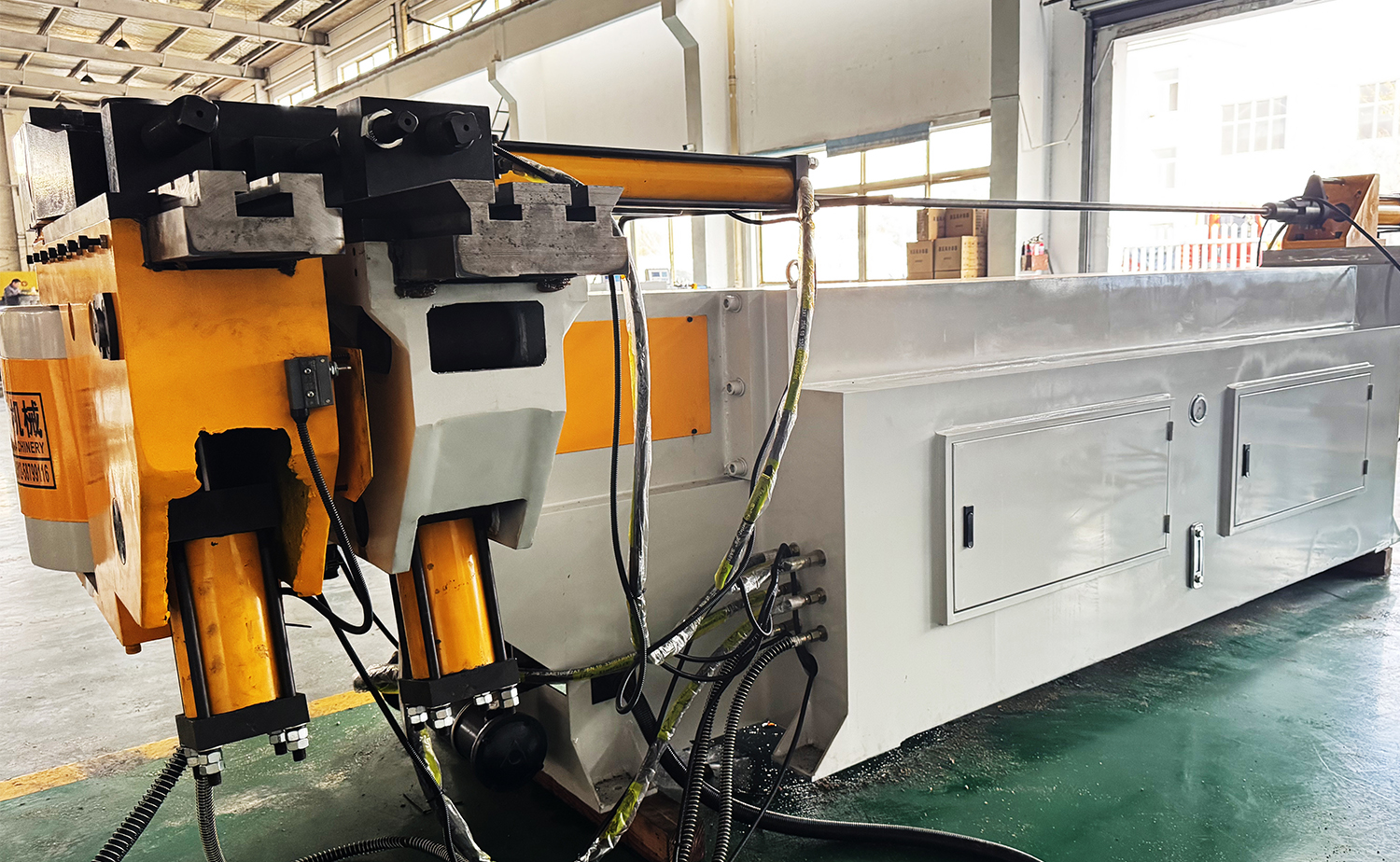

NC M sorozatú hidraulikus csőhajlító gép tüskevezérléssel

Vissza

  • NC M sorozatú hidraulikus csőhajlító gép tüskevezérléssel
  • NC M sorozatú hidraulikus csőhajlító gép tüskevezérléssel
  • NC M sorozatú hidraulikus csőhajlító gép tüskevezérléssel
  • NC M sorozatú hidraulikus csőhajlító gép tüskevezérléssel
  • NC M sorozatú hidraulikus csőhajlító gép tüskevezérléssel
  • NC M sorozatú hidraulikus csőhajlító gép tüskevezérléssel
  • NC M sorozatú hidraulikus csőhajlító gép tüskevezérléssel
  • NC M sorozatú hidraulikus csőhajlító gép tüskevezérléssel
  • NC M sorozatú hidraulikus csőhajlító gép tüskevezérléssel
  • NC M sorozatú hidraulikus csőhajlító gép tüskevezérléssel

Jellemzők

Alapparaméterek

Videó

Ipari alkalmazások

Lépjen kapcsolatba velünk

Jellemzők

Felhasználói felület

Az emberi interfész egyszerűvé teszi az automatikus és a kézi üzemmód közötti váltást. A hajlítási irány az óramutató járásával megegyező, hidraulikus rögzítéssel mind a szorító szerszámon, mind a nyomószerszámon, így biztosítva a biztonságos anyagtartást.

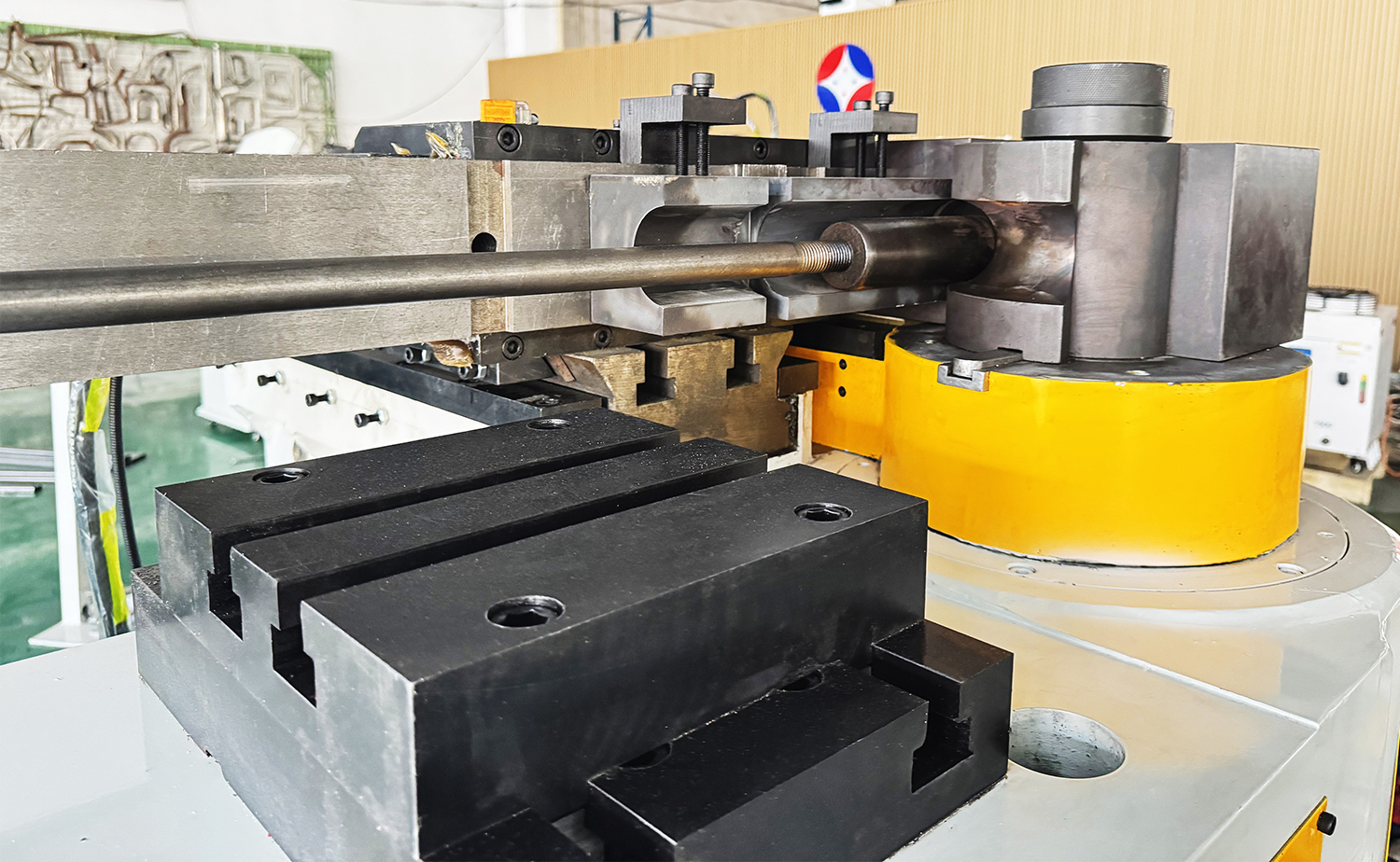

Hajlító mechanizmus

Az állítható fordulatszámú szeleppel ellátott, közvetlen működésű hidraulikus nyomószerszám gondoskodik a zökkenőmentes működésről. A gép akár 16 programot is képes tárolni, amelyek mindegyike 16 hajlításra képes, és programozható visszarugózási kompenzációval rendelkezik a pontos eredmények érdekében.

Etetés és forgatás

A hajlítási tengely hengerhajtású, míg az adagolás és a forgatás kézi vezérlésű, egyszerű vezérlést és testreszabást biztosítva a különböző feladatokhoz.

Anyagkezelés

Megismételhető, kiváló minőségű hajlítások érhetők el acélon, rozsdamentes acélon, alumíniumon, titánon és sárgarézön. A lábpedál lehetővé teszi a hajlítási ciklusok gyors elindítását.

Tartozékok és teljesítmény

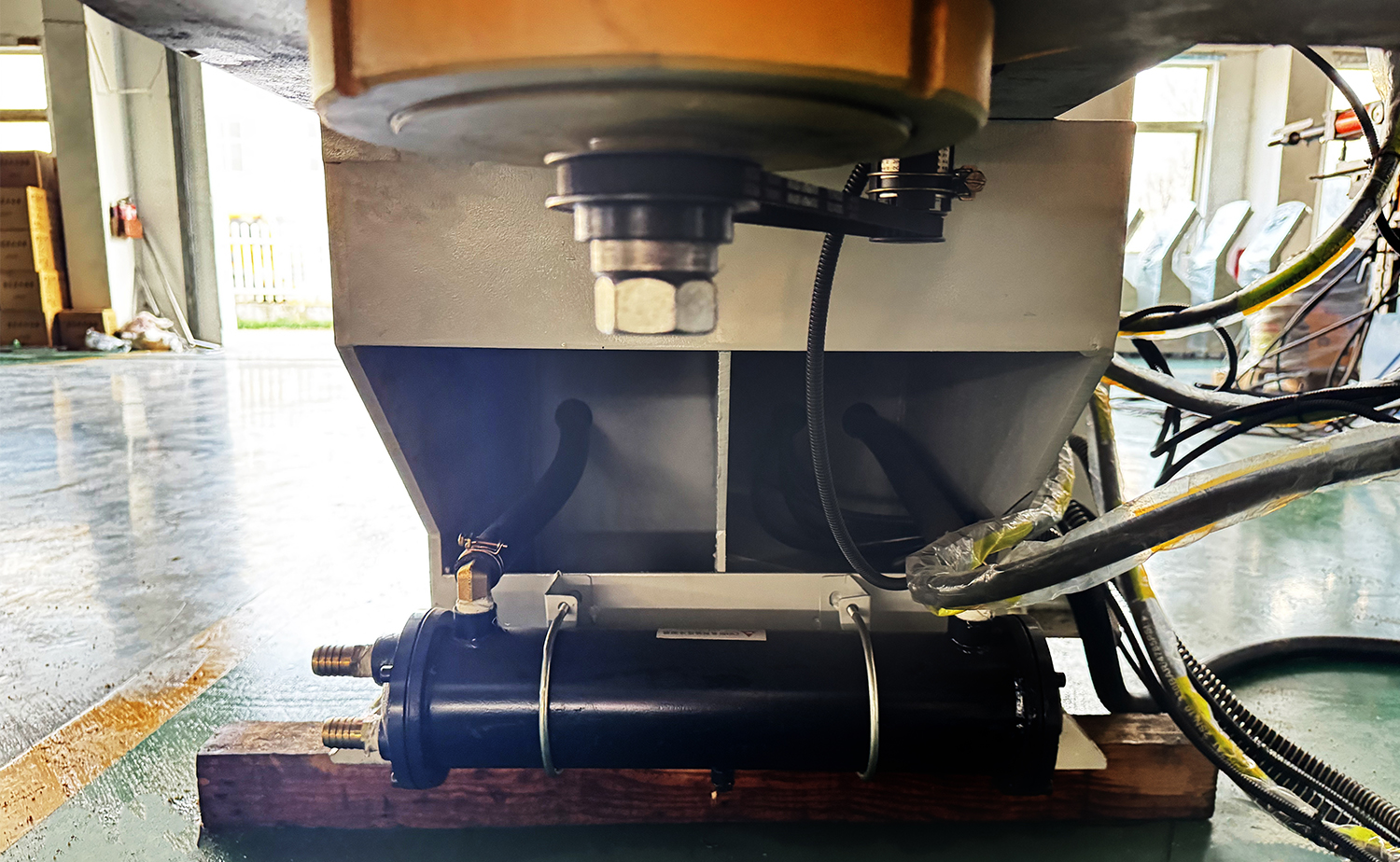

Tartalmazza a vízhűtést, a húzóhajlító szerszámokat, az ablaktörlő szerszámtartót, a tüskés rudat és a szerszámosládát beállított szerszámokkal. Elektromos konfigurációk elérhetők 3 fázisú 220 V, 380 V vagy 415 V feszültséggel.

Paraméter táblázat

Fő műszaki paraméter

Modell SB-75NC SB-89NC SB-100NC SB-115NC SB-133NC SB-168NC
Max Pipe O.D. 75×4,0 mm 89×6,0 mm 100×6,0 mm 115×8,0 mm 133×10 mm 168×14 mm
Rozsdamentes kerek cső 65×2,0 mm 75×2,0 mm 85×3,0 mm 100×3,0 mm 125×3,5 mm 145×6,0 mm
Enyhe acél négyzet alakú cső 60×3,0 mm 75×3,0 mm 75×4,0 mm 85×4,0 mm 100×4,0 mm 120×6,0 mm
Max. A kézikönyv utazása 3500 mm 4000 mm 4000 mm 4200 mm 5600 mm 5700 mm
Max. Hajlítási sugár 350 mm 400 mm 420 mm 450 mm 500 mm 800 mm
Max. Hajlítási szög 190° 190° 190° 190° 190° 190°
Hajlító csőszámok 16 db 16 db 16 db 16 db 16 db 16 db
Max. Nyomás 14 MPa 14 MPa 16 MPa 16 MPa 16 MPa 18 MPa
Motor teljesítmény 7,5 kW 11 kW 15 kW 15 kW 22 kW 33 kW
Demension 4600×1300×1300 mm 5200×1300×1400 mm 5300×1400×1450 mm 5700×1800×1450 mm 7500×1900×1450 mm 8500×2200×1800 mm
Súly 2800 kg 3800 kg 4200 kg 5800 kg 7200 kg 14000 kg

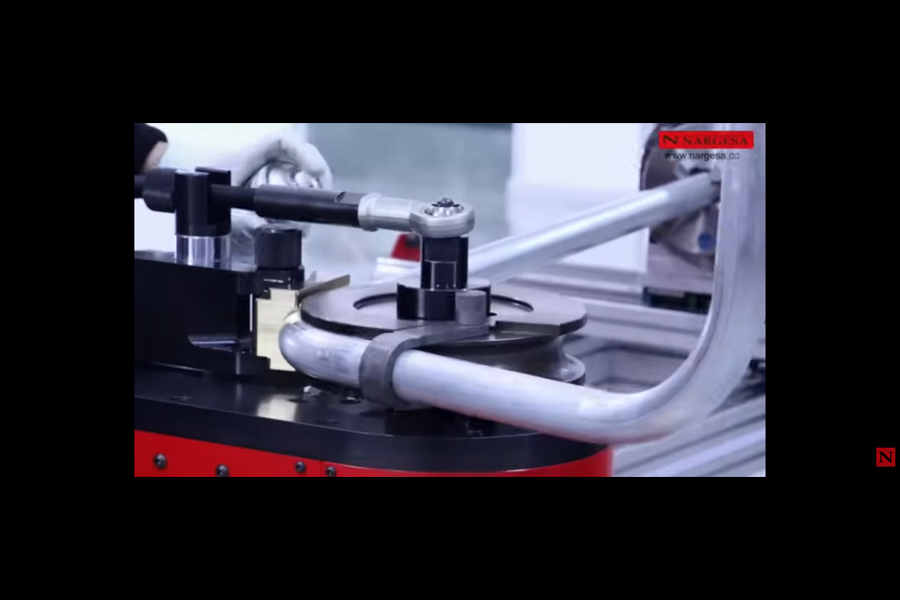

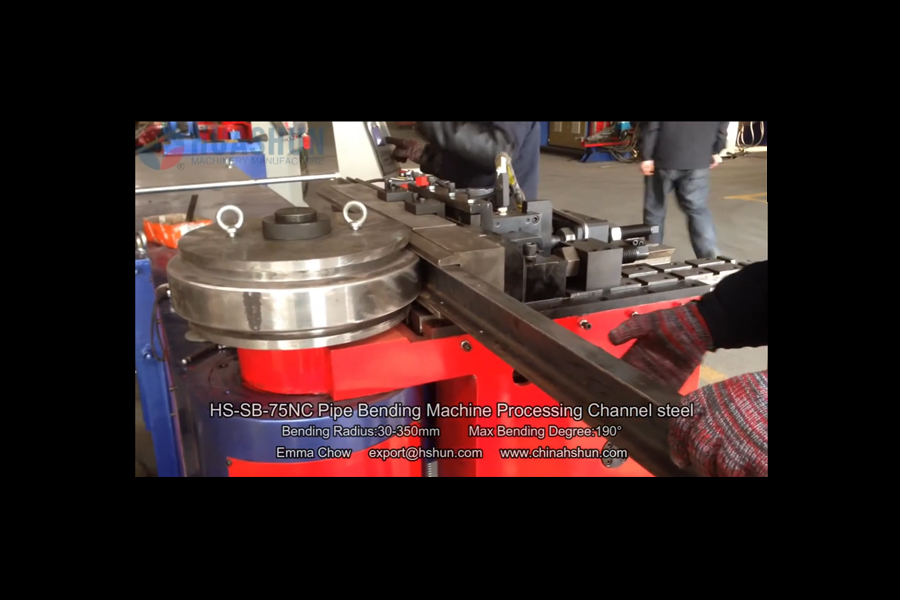

Videó
