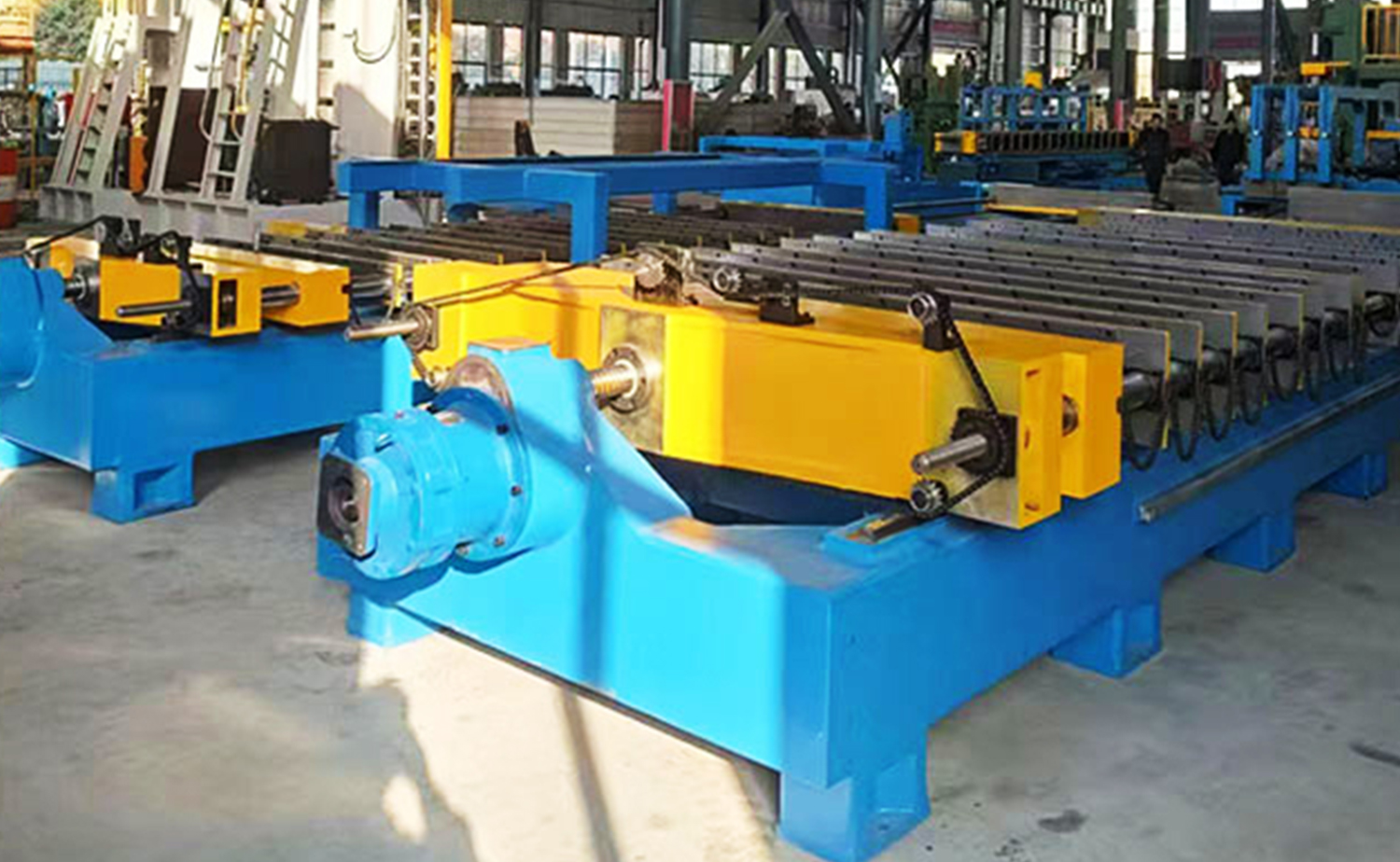

3500 szervó típusú vízszintes bővítő

Vissza

  • 3500 szervó típusú vízszintes bővítő
  • 3500 szervó típusú vízszintes bővítő

Jellemzők

Alap paraméterek

Videó

Ipari alkalmazások

Kapcsolat

Jellemzők

Felépítés és kialakítás: A vízszintes portál kialakítás lehetővé teszi az automatikus nyitást és zárást a cső könnyű be- és kirakodása érdekében.

Hajtás és vezérlés: Szervomotor és golyóscsavaros vezérlőcső, kitágul és kiszélesedik, érintőképernyőn állítható beállításokkal.

Működési módok: Kézi és automatikus üzemmódokat is kínál, állítható sebességgel a kiterjesztéshez és a kiszélesedéshez.

Automatizálás: Teljesen automatizált gyártási ciklus a következetes és zökkenőmentes működés érdekében.

Gyors beállítás: A termékparaméterek és a modell tárolása gyors átállást és minimális állásidőt tesz lehetővé.

Keret és stabilitás: A nagy merevségű keret hosszú távú pontosságot és működési stabilitást biztosít.

Hosszállítás: Szervóhajtású hosszállítás automatikus pozicionálással és az U alakú támasz reteszelésével.

Biztonság és kilökődés: Automatikus munkadarab kilökést és biztonsági reteszelő rendszert tartalmaz a biztonságos működés érdekében.

Precizitás és tartósság: A lineáris vezetősínek precíz formamozgást és nagy teherbírást biztosítanak a megbízható teljesítmény érdekében.

Karbantartás: Automatikus kenés és levegőtároló tartály a zavartalan működés és az egyszerű karbantartás érdekében.

Expanziós rúd felügyelete: Nagy szilárdságú tágulási rúddal, hajlításgátló kialakítással és automatikus deformációfigyeléssel riasztásokkal.

Paramétertáblázat

Fő műszaki paraméter

Tétel 5/8'' 3500 szervó típus 3/8'' 3500 szervó típus
Paraméter Ф15,88 mm X 50 osztásköz X 43,3 sortávolság X 6 sor X 36 lyuk Ф9,52 mm X 25 osztásköz X 21,65 sortávolság X 6 sor X 8 lyuk
A tekercs magassága 200-3500 mm 200-3500 mm
A fúvóka magassága (mm) 13-20 13-20
gallér magassága B (mm) 2.5 1.5
Peremezési hossz C (mm) 7 6
gallérszög K (°) 60 60
Lövedék átmérője D1 (mm)
Peremezési átmérő D2 (mm) 16 9.68
Felső deszka magasság H1 (mm) ≤30 mm ≤30 mm
Alsó deszka magasság H2 (mm) ≤60 mm ≤60 mm
Határoló távolság E, F (mm) ≤50 mm ≤50 mm
A cső vastagsága 0,5 - 0,8 mm 0,28 - 0,5 mm
Bontsa ki a Típus elemet Szervo motor meghajtás Szervo motor meghajtás
Cső típusa Hajtű U, Hajtű U egyenes Hajtű U, Hajtű U egyenes
Független fáklyás rendszer, sokkal jobb, mint a szkennelés típusa.

Videó

Kapcsolat

Rólunk
Zhangjiagang HuaShun Machinery Manufacture Co.,Ltd.

A 2000-ben alapított Huashun kiváló minőségű csőmegmunkáló gépek kutatására, fejlesztésére és gyártására specializálódott. Széles termékválasztékot kínálunk, beleértve a csőhajlító gépeket, csővágó gépeket, csővégformázó gépeket és élletörő gépeket. Minden termék CE- és ISO9001 minőségirányítási rendszer tanúsítvánnyal rendelkezik, biztosítva a nemzetközi szabványoknak való megfelelést. Több mint 20 éves iparági tapasztalattal egyedi megoldásokat kínálunk olyan iparágak számára, mint a repülőgépipar, autóipar, HVAC és hajógyártás.

Mint Kína 3500 szervó típusú vízszintes bővítő Beszállítók és 3500 szervó típusú vízszintes bővítő Gyár, berendezéseinket széles körben használják a repülőgépiparban, autóiparban és bútorgyártásban, kielégítve a különféle megmunkálási igényeket, mint a csővágás, hajlítás és végformázás. Elkötelezettek vagyunk a folyamatos innováció mellett, és kiváló termékminőségünkkel és ügyfél-elégedettségünkkel erős hírnevet szereztünk.
